▲产品特点
400X流量控制阀，是一种采用高精度先导式方式控制流量多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减压，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。该阀一改常规节流阀使用孔板或纯机械的减少能量在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量，避免损失。控制灵敏度高，安全可靠，调试简便，使用寿命长。广泛适用于工业给水、高层建筑由水泵直接给水系统中。
▲产品性能
| 公称压力 (MPa) |
壳体试验 (Mpa) |
密封试验 (Mpa) |
气密封试验 (Mpa) |
工作温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化学 性质类似于水的介质 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |

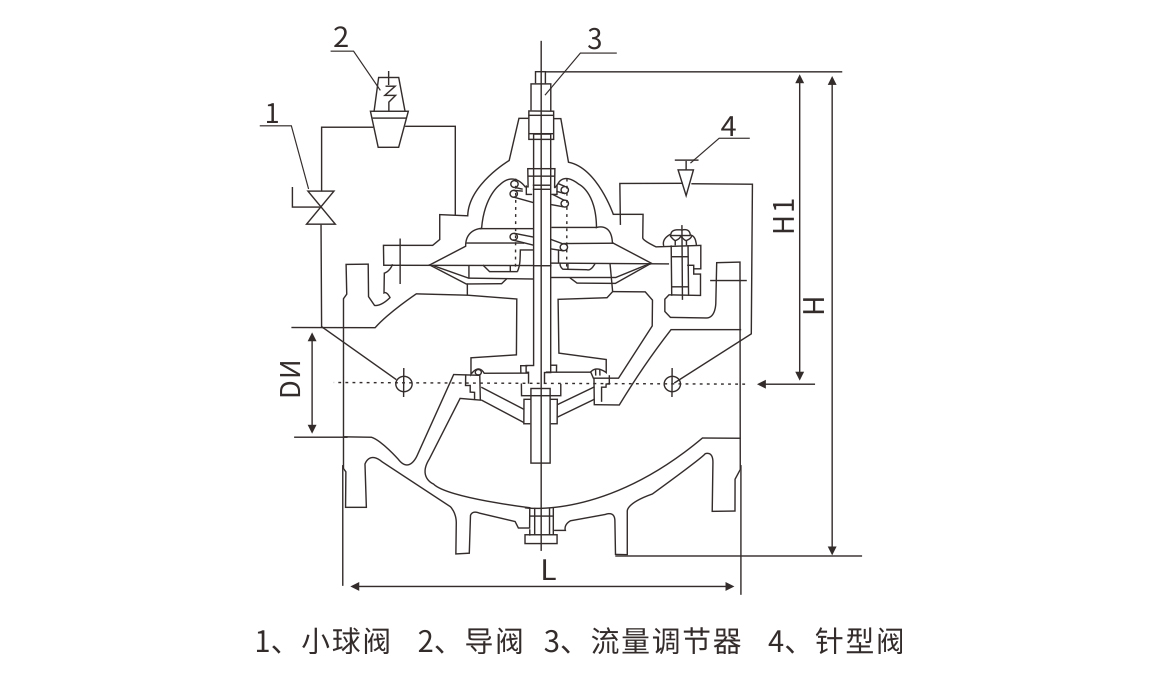

▲外形及连接尺寸
| DN | L | H1 | H |
| 20 | 150 | 247 | 342 |
| 25 | 160 | 247 | 342 |
| 32 | 180 | 247 | 342 |
| 40 | 200 | 278 | 395 |
| 50 | 205 | 278 | 395 |
| 65 | 215 | 298 | 405 |
| 80 | 245 | 313 | 430 |
| 100 | 292 | 350 | 510 |
| 125 | 330 | 365 | 585 |
| 150 | 355 | 420 | 585 |
| 200 | 495 | 450 | 675 |
| 250 | 600 | 470 | 730 |
| 300 | 698 | 490 | 760 |
| 350 | 787 | 526 | 840 |
| 400 | 914 | 570 | 910 |
| 500 | 978 | 570 | 910 |

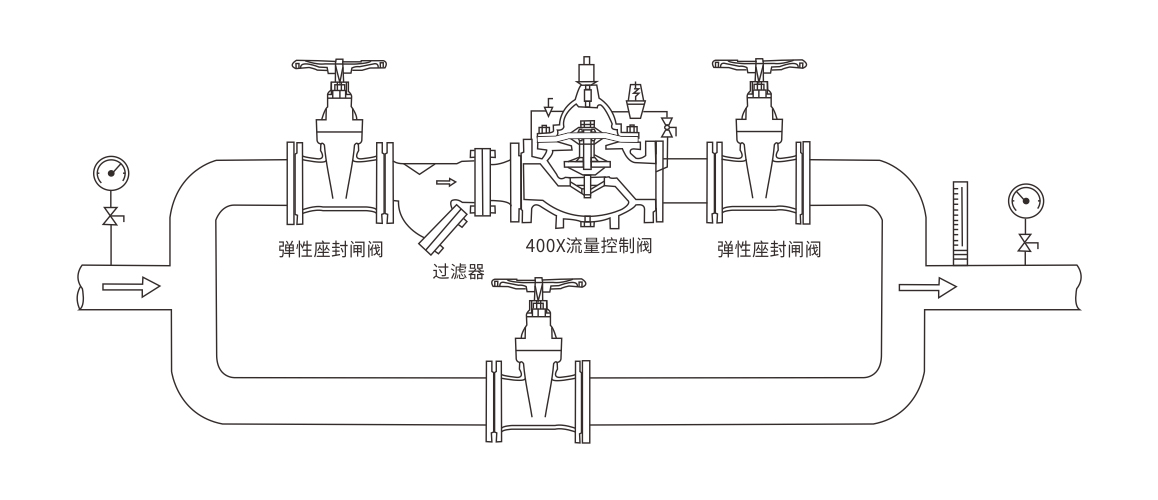

▲安装示意图
